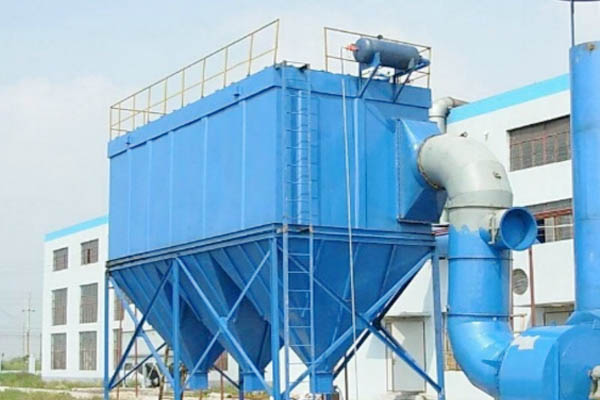

氣箱脈沖袋收塵器集分室反吹和脈沖噴吹等諸類收塵器的優點，克服了分室反吹時動能強度不夠，過濾與清灰同時進行的缺點，因而使袋式收塵器增加了使用適應性，提高了收塵效率。氣箱脈沖袋收塵器主要由箱體、袋室、灰斗、進出風口四大部分組成，并配有支柱、爬梯、欄桿、氣路系統、脈沖清灰控制器等。具體結構組成講解：

(1)箱體部分：包括清潔室（或稱氣體凈化箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾袋及其骨架。

(2)灰斗及卸灰機構：卸灰斗可按不同系列、不同進口粉塵濃度，分別設置螺旋輸送機、空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。

(3)進出風口：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間。

(4)脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

(5)壓縮空氣管路及減壓裝置、油水分離器、油霧器等。

(6)支柱及立式籠梯、欄桿。

        除塵過程：含塵氣體經進氣口進入氣箱脈沖收塵器，較大顆粒的粉塵直接落入灰斗，含有微粒粉塵的氣體通過濾袋，粉塵被滯留在濾袋外表面，而氣體則經凈化后由引風機排入大氣。

        來了解氣箱脈沖袋收塵器的優勢作用：

1、一次清灰

由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。

2、維修方便

檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。

3、密封性好

箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低；進、出口風道布置緊湊，氣流阻力小。

4、清灰能強

該氣箱脈沖收塵器采用分室停風脈沖噴吹清灰技術，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益高。
